| D M | F | E | 080- | -3.5 | F | I | H | B | C |
|
直驱电机 |
F: 有框 | E：外转子 | 外径 | 峰值扭矩 | F:法兰 |
E：光学增量式 |
H：带霍尔 |
B：带刹 |
C：定制 |
| U：无框 | I：内转子 | R：圆底座 | I：增量式 R：圆底座 | / | / | / |
| DMFE224-30FE通用规格 | ||||
|
注：标称扭矩为安装在热容量足够大的金属机座上时的数值.位置分辨率为建议值，根椐驱动器设定。负载安装面机械精度是安装面面的轴向偏差和径向偏差。表中如无明确说明为200-300VAC电源。 |
||||
|
参数 |
DMFE224-30FE |
|||
| 瞬时最大输出扭矩 | N.m | 30 | ||
| 连续最大扭矩 | N.m | 20 | ||
|
最大转速 |
rps | 4 | ||
| 额定转速 | rps | 2 | ||
|
线电阻 |
Ohm | 13.8 | ||
| 线电感 | mH | 51.2 | ||
| 转矩常数 | Nm/A | 6.4 | ||
| 连续电流 | Arms | 3.5 | ||
| 峰值电流 | Arms | 6 | ||
| 极对数 | - | 15 | ||
| 精度要求 | 编码器分辨率 | pulse/rev | 1536000 | |
| 绝对精度 | arc-sec | ±26 | ||
| 重复定位精度 | arc-sec | ±1 | ||
| 原点脉冲数 | pulse/rev | 1 | ||
| 最大功率 | KVA | 1.4 | ||
| 额定功率 | KVA | 0.9 | ||
| 转子惯量 | kgc㎡ | 80 | ||
| 允许负载 | 轴向负荷 | N | 2000 | |
|
径向负荷 |
Nm |
120 |
||
|
负载安装面机械精度 |
μm | 15，5 or less | ||
|
重量 |
kg | 9.5 | ||
| 环境要求 | 温度 | ℃ | 40 | |
| 湿度 | % | 85 | ||
| 大气环境 | - | 无腐蚀性气体、尘埃。海拔1000m以下 | ||

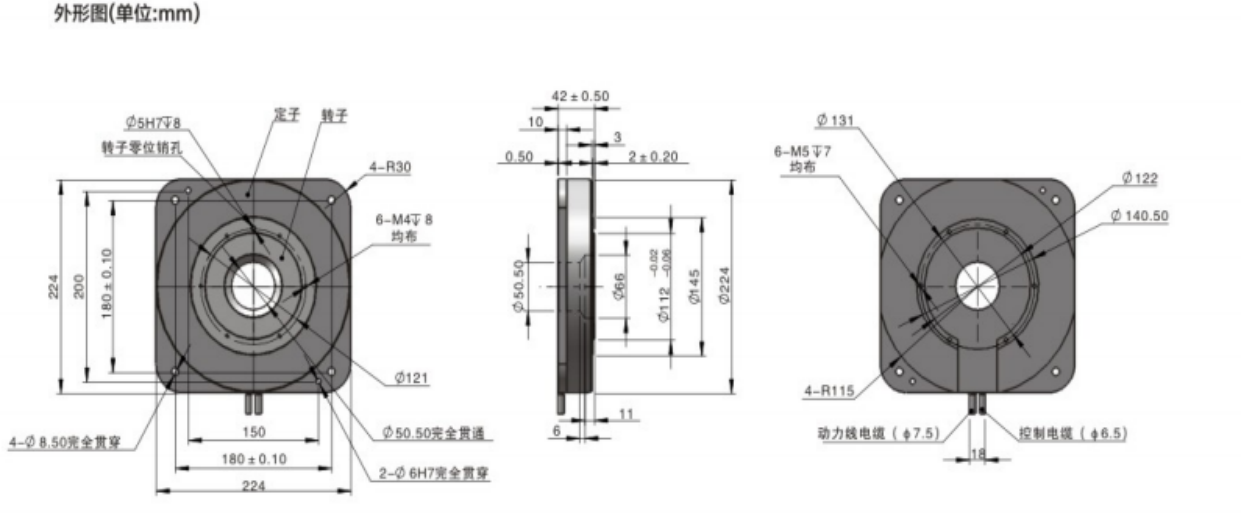

DMFE224-30FE安装尺寸
