| D M | F | E | 080- | -3.5 | F | I | H | B | C |
|
直驱电机 |
F: 有框 | E：外转子 | 外径 | 峰值扭矩 | F:法兰 |
E：光学增量式 |
H：带霍尔 |
B：带刹 |
C：定制 |
| U：无框 | I：内转子 | R：圆底座 | I：增量式 R：圆底座 | / | / | / |
| DMFE080-3.5RE通用规格 | ||||
|
注：标称扭矩为安装在热容量足够大的金属机座上时的数值.位置分辨率为建议值，根椐驱动器设定。负载安装面机械精度是安装面面的轴向偏差和径向偏差。表中如无明确说明为200-300VAC电源。
|
||||
|
参数 |
DMFE080-3.5RE |
|||
| 瞬时最大输出扭矩 | N.m | 3.5 | ||
| 连续最大扭矩 | N.m | 1 | ||
|
最大转速 |
rps | 4 | ||
| 额定转速 | rps | 2 | ||
|
线电阻 |
Ohm | 3.8 | ||
| 线电感 | mH | 4 | ||
| 力矩常数 | Nm/Arms | 0.6 | ||
| 反电势常数 | Vp/(krpm) | 51 | ||
| 连续电流 | Arms | 1.5 | ||
| 峰值电流 | Arms | 5 | ||
| 极对数 | - | 11 | ||
| 精度要求 | 编码器分辨率 | pulse/rev | 1205760 | |
| 绝对精度 | arc-sec | ±32 | ||
| 重复定位精度 | arc-sec | ±1.5 | ||
| 原点脉冲数 | pulse/rev | 1 | ||
| 最大功率 | KVA | 0.2 | ||
| 额定功率 | KVA | 0.07 | ||
| 转子惯量 | kgc㎡ | 6.35 | ||
| 允许负载 | 轴向负荷 | 正 | N | 800 |
| 逆 | N | 600 | ||
|
径向负荷 |
Nm |
10 |
||
|
负载安装面机械精度 |
μm | 15，5 or less | ||
|
重量 |
kg | 1.6 | ||
| 环境要求 | 温度 | ℃ | 40 | |
| 湿度 | % | 85 | ||
| 大气环境 | - | 无腐蚀性气体、尘埃。海拔1000m以下 | ||

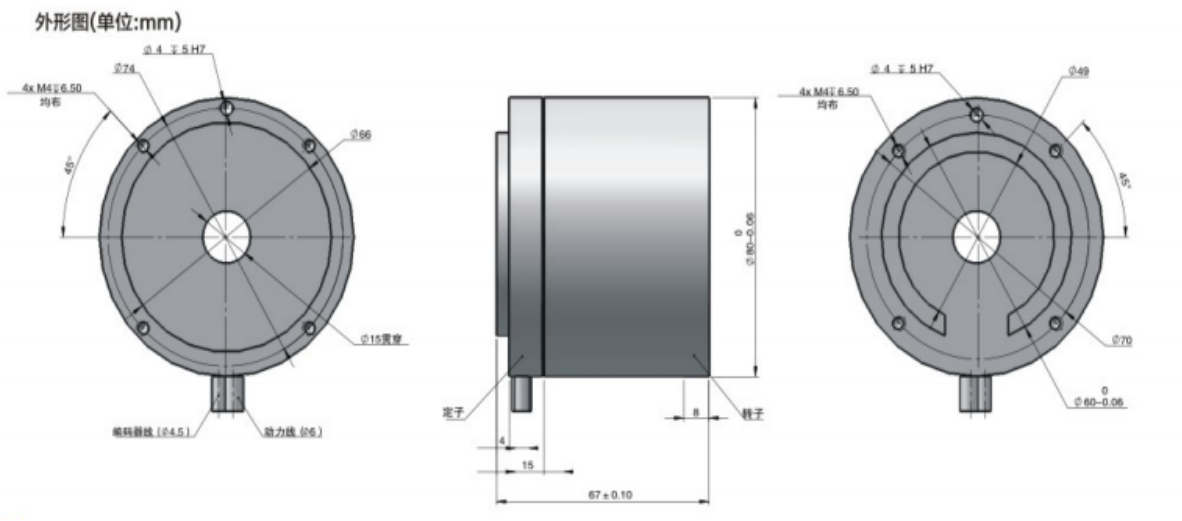

DMFE080-3.5RE安装尺寸
